AANGEPASTE EDITS BOOSTER

Een Booster is nodig om het signaal welk afkomstig is van de centrale te versterken zodat het bruikbaar is om de treinen te besturen.

Hieronder een beschrijving van een aangepste edits booster met schema en printplaat layout.
Deze Booster kan tot ongeveer 7 a 10 Ampère leveren en is kortsluit beveiligd.
Tevens wordt deze Booster door de Centrale aan en uitgezet.

Voor de voeding van de booster zijn er twee mogelijkheden een met een ringkern trafo die ook het vermogen kan leveren of een simpele voeding met een bestaande trafo die natuurlijk minder vermogen levert kijk hieronder voor de tekeningen belangrijk zijn de condensatoren deze zorgen ervoor dat we het gewenste signaal krijgen:

1 MET RINGKERN TRAFO (LET OP VERMOGEN) Aanbevolen.
Indien een ringkern trafo gebruikt wordt kun je hier eventueel 10 a 12 wikkelingen met geisoleerd draad omdoen om op die mannier 10 volt ac te krijgen welk je dan kunt gebruiken om de Centrale te voeden. Let wel dat je zo'n 5cm van de bestaande ansluitingen blijft.

Denk aan de veiligheid.

MET BESTAANDE TRAFO (LET OP VERMOGEN)
Het vermogen voor de booster is nu hooguit 2,5 A dus moeten we de booster aanpassen voor deze trafo.
Zie hiervoor Vermogen aanpassen hier verder op.

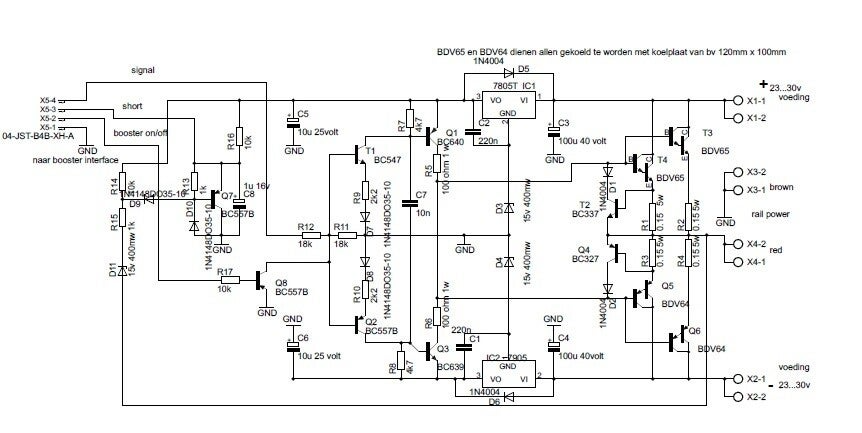

DE aangepaste edits BOOSTER

Prijs ongeveer 50 euro

Let wel dat de transistoren T3,T4, Q5 en Q6 ( zie schema) op een koelplaat gemonteerd dienen te worden .

De verbindingen met de voeding wordt middels een schroef connectoren gemaakt. Advies gebruik draad van minmaal 1,5mm , Er kunnen zelfs voor de zekerheid 2 draden van 1,5mm gemonteerd worden.
Dat er daadwerkelijk7 a10 ampère wordt getrokken zal in de praktijk niet zo snel voorkomen of je moet wel heel veel treinen tegelijk kunnen laten rijden en een zeer grote baan hebben.
Ook de verbinding naar de rails dient gemaakt te worden met draden van 1,5mm ook hier zitten schroef conrectoren voor op de print.
Aanbevolen wordt om een zogenaamde ringleiding onder de trein tafel te leggen, om een zo goed mogelijke signaal overdracht te krijgen.

VERMOGEN AANPASSEN

Indien men minder vermogen uit de booster wil hebben kan dat door transistors T3 en Q6 en R2 plus R 4 weg te laten.
Het vermogen is dan ongeveer 5 Ampère.
Voor nog minder vermogen kunnen R1 en R3 worden aangepast met een waarde van 0,3 ohm 5 watt waardoor het max vermogen ongeveer 2,5 ampère is.
Bij 2,5 ampère max vermogen kunnen we bv de andere trafo van 50Av gebruiken.

De verbinding van de Centrale naar de Booster wordt middels een JST conrector gemaakt zodat geen vergissing kan worden gemaakt met aansluiten.
