CENTRALE MDRRC

De Centrale: De MDRRC is gemaakt door Robert Evers helaas staat deze niet meer op zijn site omdat hij is overgegaan naar de MDRRC II
Echter de gehele documentatie inclusief documentatie en software zijn hier te downloaden.
In deze download zitten ook de ontwerpen van de printplaat etc.
De Printplaat die om deze site staat wijkt een klein beetje af van zijn print omdat ik een ISP loader heb toegevoegd maar de werking is exact hetzelfde.

De bootloader zoals omschreven in de documentatie is niet echt nodig omdat er geen update's meer komen voor de software.
Dus kan de bijgevoegde hex file meteen in de Mega 32 processor worden gezet

 DOWNLOAD MDRCC ORIGINEEL laaste versie

HIERONDER VIND JE DE AANGEPASTE PRINT VAN DE CONTROLLER

De beschrijving zoals in de orginele teks klopt nog steeds.
Waarbij een ISP op de print is toegevoegd zodat de software in een keer erop gezet kan worden, de bootloader is dan niet nodig, de fuses moeten natuurlijk wel gezet worden.

Op deze aangepaste print is de aansluiting voor de RF (draadloze bediening) weggelaten.

In plaats hiervan is er de mogelijkheid gemaakt om een handbediening voor wissels en locs aan te sluiten.

Persoonlijk vind ik dit niet nodig omdat het handiger is met de pc locs en wissels te bedienen.

De pc aansluiting is gebazeerd op een rs232 aansluiting.

Met een RS232 naar usb convertor kun je dit ook aansluiten op een usb aansluiting op de pc.

LET echter op dat deze convertor een FTDI chip heeft. (anders kunnen er problemen ontstaan)

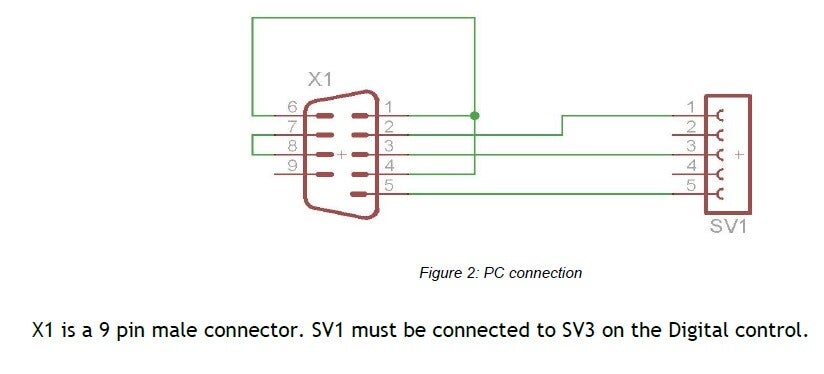

Hieronder boven het schema hoe de aansluiting moet worden gemaakt naar rs232.

DE BOOSTER DIE DOOR MIJ WORDT GEBRUIKT VIND JE OOK OP MIJN WEB SITE KLIK OP DE KNOP BOOSTER .
TEVENS VIND JE OOK DE BOOSTER INTERFACE OP MIJN WEB ONDER DE KNOP BOOSTER INTERFACE.

HET ACK SIGNAAL IS EEN TERUGMELDING INDIEN JE BV EEN LOCDECODER PROGRAMMEERD.
VOOR HET PROGRAMMEREN VAN EEN LOCDECODER KUN JE HET BESTE HET GRATIS PROGRAMMA ROCRAIL GEBRUIKEN.

Ik gebruik voor het programeren van mijn locdecoders een Arduino deze staat hier op de site beschreven bij CAR SYSTEM

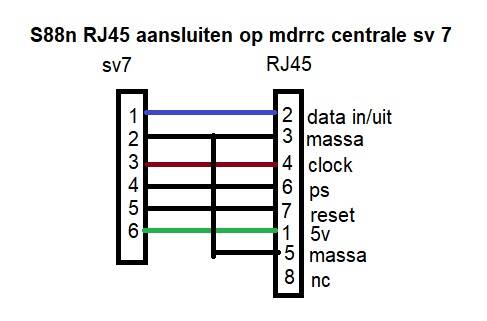

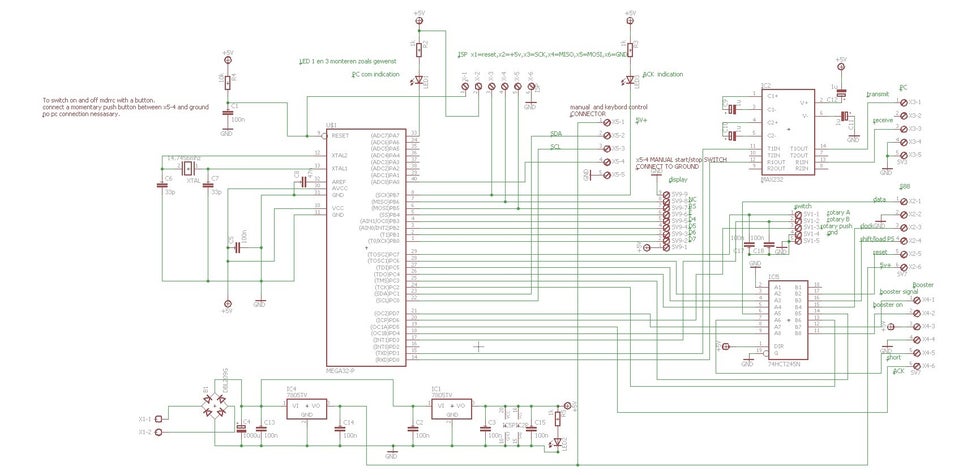

Hieronder het aangepaste schema met de downloads voor de nieuw ontworpen printplaat.
Bij de voeding kan nog secundair een fuse worden geplaatst van 2 Ampère voor de veiligheid

Op internet kun je eventueel nog andere AVR programmers vinden.
Je kunt ook met mijn programmer de zelfgebouwde PICKIT2 de AVR Programmeren zie project programmer.
