FALLER CAR SYSTEM MET DC-CAR DECODERS



Om de treinbaan wat meer leven in te blazen heb ik besloten om het geheel uit te breiden met het Faller car systeem met  DC-car decoders.
Allereerst heb ik een basis set van het Faller car systeem gekocht. De rijdraad van faller gebruik ik niet, in plaats hiervan gebruik ik magneetband van 3mm breed en 1mm dik.
Hierdoor voorkom je dat je een derde rijspoor op de weg krijgt. De sleper van de auto hoeft dan namelijk niet op de weg te liggen maar kan er net boven zweven.
Daardoor is er ook minder rijweerstand voor de auto , hierdoor gaat de batterij langer mee. Besturing gebeurt via het bekende DCC  protocol, en het programma ROCRAIL. Als DCC Centrale gebruik ik de ARDUINO Mega met motorshield  de ARDUINO is met het programma DCC++  ook wel DCCpp  geladen. In tegenstelling met treinen die de commando's van de rail krijgen, wordt dit bij het DC-CAR systeem via infrarood zenders gedaan die op vaste plaatsen naast de weg staan .

IR zender : een weerstand van 220 ohm een diode 1n4001  en een IR Smd 603 type IR 19-21C EVL

Deze worden in serie aan gesloten let op de polariteit. Weerstand :A>K diode; A>K ir transmitter.

Op de hoofdspoor aansluiting A van het motorshield worden de IR zenders aangesloten.

Let op de polariteit op het hoofdspoor indien goed aangesloten loopt er door de IR zender een stroom van ongeveer 50ma,

Loopt er maar een stroom van 27ma dan even de hoofdaansluiting omkeren. (oorzaak dit is een DCC blok signaal)

De IR transmitters dienen voor communicatie met de voertuigen.

Hieronder twee foto's hoe een ir zender (in de rode cirkel) geplaats kan worden.



De wegen zijn verdeeld in blokken. In deze blokken staan lichtsluizen een in het begin en een aan het einde van een blok.

Hiemee kan Rocrail dan zien waar een auto rijdt.

De lichtsluizen zijn gemaakt van  IR sluis type: LTH-301-07

Deze wordt doormidden gezaagd . de IR diode (zender) wordt uit de behuizing gehaald,(deze is gemerkt met A en K op de behuizing) let goed op wat Anode en kathode zijn als ze uit de behuizing zijn zie je het niet meer.

De IR ontvangen blijft in zijn behuizing. Kijk hier ook welk de Emitter  en de collector is

In serie met de IR diode (zender)komt een weerstand van 220 Ohm.

De  IR diode (zender) wordt aangesloten op een aparte dc voeding van 12v DC  5A.

De IR ontvanger de Emitor  komt op de min van de Arduino, en de collector   komt op de desbetreffende ingangspoort van de Arduino.



Hieronder de foto's van de LTH-301-07 orgineel en doorgezaagd met de ir diode (zender) doorzichtig op de foto en de ontvanger het zwarte blokje op de foto.

Hieronder zie je een foto hoe de lichtsluis op de weg wordt geplaatst. een aan het bein van een straat blok en een bijna aan het einde van een straat blok. in de rode cirker de ir zender en in de groene cirkel de ir ontvanger.

Hieronder een voorbeeld hoe de wegen te maken. De magneetband 3mm breed en 1 mm dik ligt midden onder het wegdek ingefreesd. Hierover een dun stukje karton geplakt vervolgens het wegdek geprint op papier en er overheen geplakt. Ook een voorbeeld van  een wissel met een servo . let op dat de magneet band  deze moet een beetje naar beneden moet worden gebogen bij de onderbrekingen anders loop je de kans dat de sleper van het voertuig op hoog wipt en van het spoor afkomt.

Hieronder hoe een faller car systeem te maken met ARDUINO

Hier een kleine bouw beschrijving Hoe een tractor met aanhanger om te bouwen naar het Faller -car Systeem .Dus zonder Dc-Car decoder.

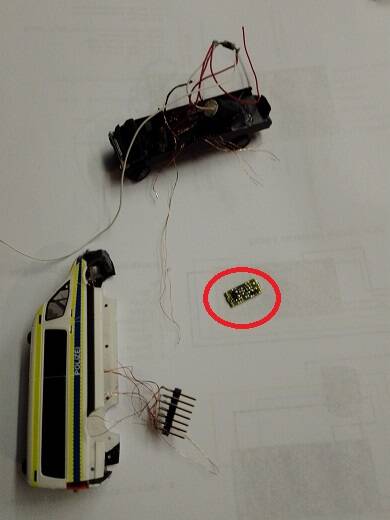

Hieronder een foto van een politieauto die omgebouwd wordt om een dc-car deoder te plaatsen zodat alle lampem richting aanwijzers en zwaailichten ook echt werken. in de rode cirkel zie je de decoder die ingebouwd moet worden. zoals je ziet zeer klein dus met veel geduld draadjes solderen.

Op de Website van MinatuurA kun je info vinden om een dc-car decoder in te bouwen. zodat deze kunnen worden aangestuur via de ARduino en de ir zenders .
