DCC CENTRALE

De Centrale MDRRC is gemaakt door Robert Evers helaas staat deze niet meer op zijn site omdat hij is overgegaan naar de MDRRC II
Echter de gehele documentatie inclusief documentatie en software zijn hier te downloaden.
In deze download zitten ook de ontwerpen van de printplaat etc.
Echter heb ik de Printplaat aangepast  met een ISP en een interface naar de booster en een acknowledge detector maar de werking is exact hetzelfde.

De bootloader zoals omschreven in de documentatie is niet echt nodig omdat er geen update's meer komen voor de software.
Dus kan de bijgevoegde hex file in versie mdrrc 4-61 meteen in de Mega 32 processor worden gezet. deze staat in de map mdrrc van de zip file.

 DOWNLOAD MDRRC ORIGINEEL laaste versie

HIERONDER VIND JE DE AANGEPASTE PRINT VAN DE CONTROLLER

De beschrijving zoals in de orginele teks klopt nog steeds.
Waarbij een ISP op de print is toegevoegd de interface naar de booster en de acknowledge detectoe. De atmega32 is ook los te programmeren zoals omschreven staat bij projecten / programmer zodat de software in een keer erop gezet kan worden,  de fuses moeten natuurlijk wel gezet worden zie Mdrrc manual.

De AVR is ook te programeren via de ISP let op de aansluitingen van de isp

Op deze aangepaste print is de aansluiting voor de RF (draadloze bediening) weggelaten.

In plaats hiervan is er de mogelijkheid gemaakt om een handbediening voor wissels en locs aan te sluiten.

Persoonlijk vind ik dit niet nodig omdat het handiger is met de pc locs en wissels te bedienen.

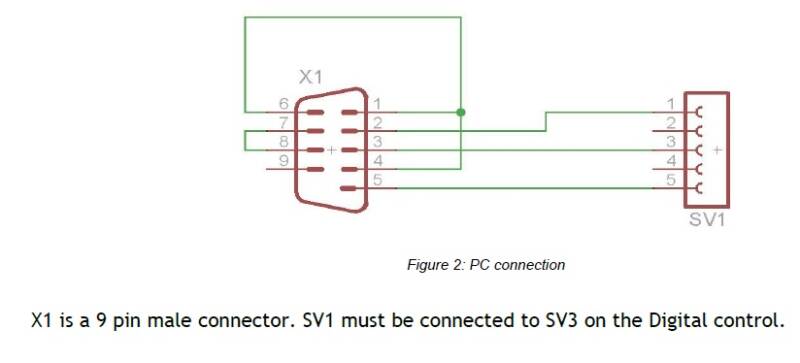

De pc aansluiting is gebazeerd op een rs232 aansluiting.

Met een RS232 naar usb convertor kun je dit ook aansluiten op een usb aansluiting op de pc.

LET echter op dat deze convertor een FTDI chip heeft. (anders kunnen er problemen ontstaan)

DE BOOSTER DIE DOOR MIJ WORDT GEBRUIKT VIND JE OOK OP MIJN WEB SITE KLIK OP DE KNOP BOOSTER .
HET ACK SIGNAAL IS EEN TERUGMELDING INDIEN JE BV EEN LOCDECODER PROGRAMMEERD.
VOOR HET PROGRAMMEREN VAN EEN LOCDECODER KUN JE HET BESTE HET GRATIS PROGRAMMA ROCRAIL GEBRUIKEN.

Ik gebruik voor het programeren van mijn locdecoders een Arduino deze staat hier op de site beschreven bij CAR SYSTEM

Hieronder het aangepaste schema met de downloads voor de nieuw ontworpen printplaat.

Op internet kun je eventueel nog andere AVR programmers vinden.
Je kunt ook met mijn programmer de zelfgebouwde PICKIT2 plus software van AVRdude Programmeren zie project programmer.
