DCC BOOSTER 4A

Een Booster is nodig om het signaal welk afkomstig is van de centrale te versterken zodat het bruikbaar is om de treinen te besturen.

Hieronder een beschrijving van een aangpaste edits booster met schema en printplaat layout.
Deze Booster kan tot ongeveer 4 Ampère leveren en is kortsluit beveiligd.
Tevens wordt deze Booster door de Centrale aan en uitgezet.

Voor de voeding van de booster gebruiken we twee netvoedingen van 19v DC 3,6A



Netvoeding 19v DC en ongeveer 3,5A.

Hiervan twee stuks je moet namelijk een plus en min 19v DC hebben t.o.v. een centrale nul.
De twee voedingen moeten met elkaar op de juiste mannier worden verbonden ik leg hier onderuit hoe.

Het aansluiten van de twee netwerk adapters.
Monteer eventueel twee chassis delen in kastje waar de booster in komt.

Zie hier onder de symbolen van de connector: en hoe ze moeten worden aangesloten zodat je een centrale  nul hebt en een plus en min 19v dc t.o.v. die nul (0).



Hieronder het ssschema van de booster

Let wel dat de transistoren T4, en Q5 ( zie schema) op een koelplaat gemonteerd dienen te worden .

Indien je een lagere railspanning wenst dat kunnen zenerdiodes D3, D4 en D1 gewijzigd worden naar BV 13v zenerdiodes.

De uitgangs spanning is dan 16 v.

de uitgangs spanning is ongeveer altijd 3v hoger dan de waarde van de zenerdiodes

u zener 15v  uitgang dan 18 volt

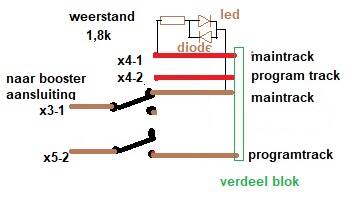

Een dubbelpolige schakelaar gebruiken om , om te schakelen van mainrail naar programrail.

Sluit deze als onderstaand dan aan. tevens kun je hierbij een led aansluiten indien gewenst.



DOWNLOADS.

Booster 5 A Schema Pdf
PDF – 119,9 KB 0 downloads
Booster 5 A Pcb Pdf
PDF – 116,6 KB 0 downloads
Gerber Booster Zip
Gecomprimeerd bestand – 118,3 KB 0 downloads
